Reinen DSP zwischen Vor- und Endstufe

[densagined]

Hallo, ich bin auf der Suche nach einer Lösung für eine Raumkorrektur. Leider habe ich am Markt keinen geeigneten und bezahlbaren Vorversärker gefunden, der alle meine Anforderungen* abdeckt. Daher dachte ich an einen Lösung als DSP zwischen meiner Vor- und meinen Endstufen.
Ich dachte mir ich könnte das mit Hilfe Ihrer Module realisieren. Reichen dazu die folgenden Module:

• USP - Input-Modul 2x2-Kanal

• USP - Linetreiber-Output-Modul 2x2-Kanal

• USP - Netzteil 5V und symmetrisch 15V

• USP - DSP-Modul - 2 In - 4 Out + Programmierschnittstelle

Leider gehen die Links auf die Komplettsysteme auf Ihrer Seite »Signalverabeitung« nicht mehr.

Danke

*) Phono MC, Streamer, Raumkorrektur, Vorverstärker, schön

[DL6HAK]

Ich habe das mal für das Analogsignal vom Ausgang des Plattenspielerverstärkers ausprobiert.
Dazu ich ein Maudio FastRACK PRO externe Sundkarte über USB angeschlossen.

DIe Fasttrack pro ist im Auswahlmenü vom Aroio Input enthalten, wichtig ist, dass die verwendete "class compliant" ist.

Wie es dann weiter auf Analog out ging, weiß ich momentan nicht mehr,

Nico, der Entwickler von der Aroio-Software hat dazu auch mal was geschrieben:

viewtopic.php?p=1129#p1129

Ich könnte da mal Tests fahren.
Eben habe ich mal in meine Aroio-Kiste geguckt:

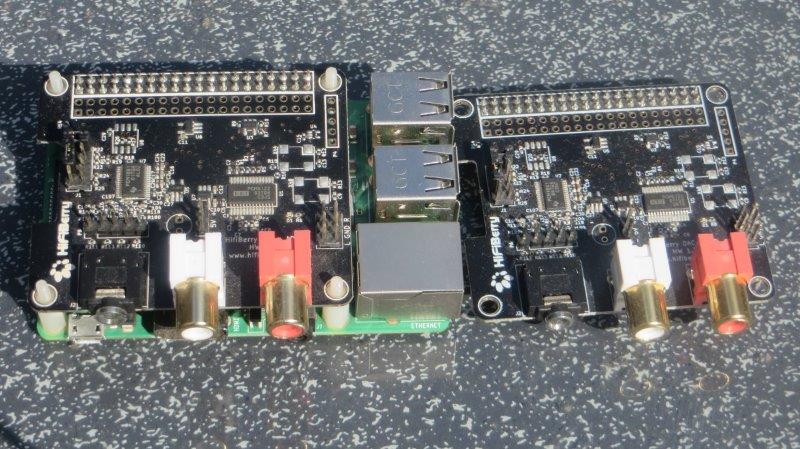

Mittlerweile sind 2 DAC-ADC-Karten vorhanden und der 2.te Raspberry ist auch kein Problem.
Dann könnte ich meine ALR4-Lautsprecher mit Abacus Ampino mal zum Testen benutzen; momentan sind sie über Aroio mit Hifiberry-AMP (not supportet, funktioniert aber ohne weitere Konfiguriermöglichkeiten) ohne Raumkorrektur angeschlossen und die Raumkorrektur von Abacus ist auf jeden Fall State of the Art !!!
Howto?

[DL6HAK]

Hier meine Konfiguration anlog in:

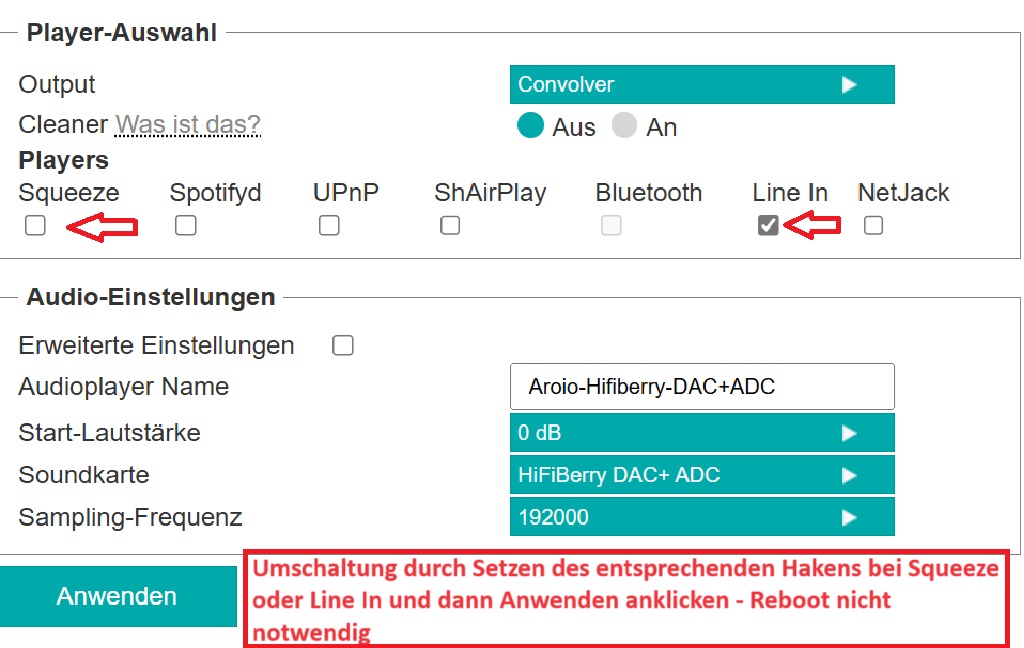

Hifiberry ADC+DAC analog in.jpg (125.53 KiB) 5308 mal betrachtet

und hier die auch funktionierende Konfiguration für digital in über Logitech Media Server:

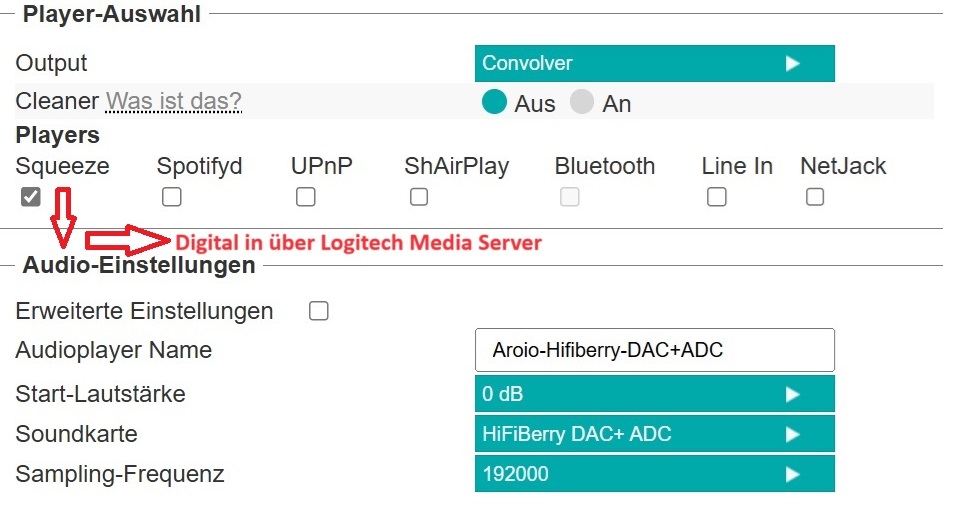

Hifiberry ADC+DAC digital in.jpg (98.84 KiB) 5308 mal betrachtet

Wie man sieht, ist jedes Mal Convolver ausgewählt; Raumkorrektur funktioniert ebenfalls.

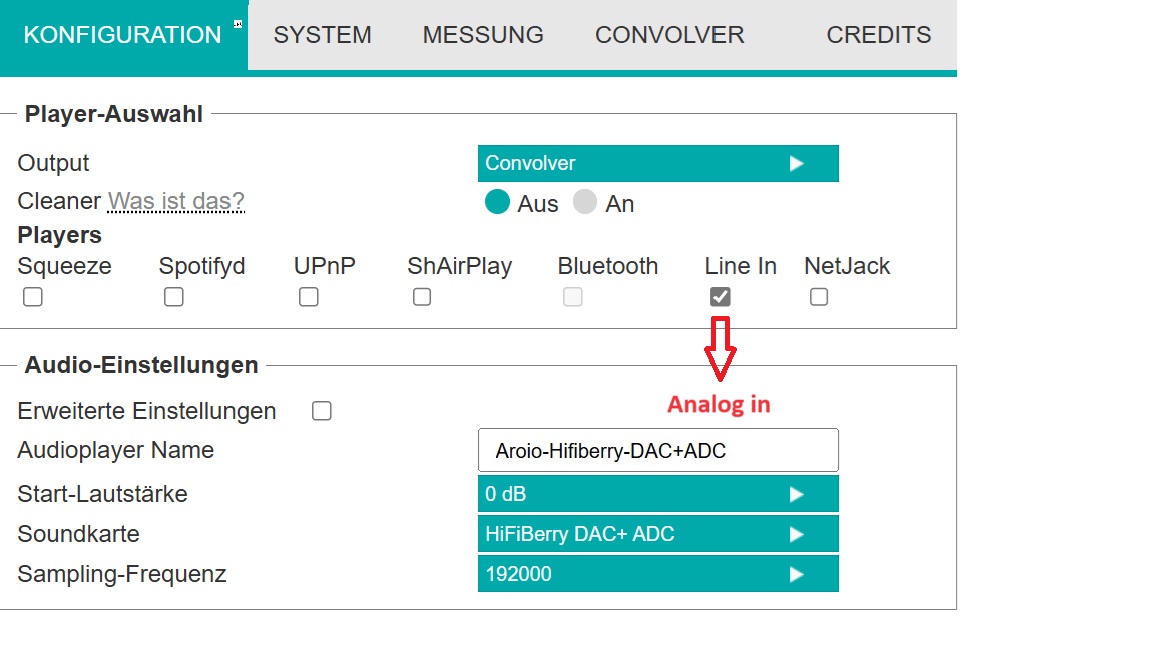

Hifiberry ADC+DAC Quellenauswahl.jpg (148.31 KiB) 5296 mal betrachtet

[densagined]

Danke. Interessante Lösung. Muss ich mal nachdenken, ob das in Frage kommt. Wollte was mit symmetrischen Ein-/Ausgängen, da die Kombi komplett symmetrisch aufgebaut ist. Aber zum rumspielen reicht‘s auf jeden Fall.

[DL6HAK]

erst einmal Brainstorming:

Das steht bei Elektor zum Hifiberry DAC+ADC

Quelle: https://www.elektor.de/products/hifiberry-dac-adc

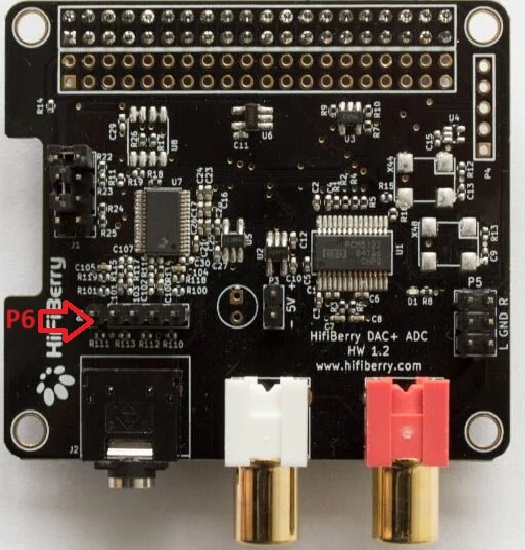

Symmetrischer/unsymmetrischer Eingangsanschluss (P6)
Der 5-polige Stecker kann zum Anschluss eines symmetrischen Eingangs verwendet werden. Bitte beachten Sie, dass der symmetrische Eingang mit den Jumpern ausgewählt werden muss und immer eine Verstärkung von 12 dB hat. Er sollte nicht mit Line-Level-Eingängen verwendet werden.

Pin 1 ist links.

rechts +
Rechts -
Masse
links -
links +

Hifiberry ADC+DAC symmetrisch in.jpg (119.92 KiB) 5172 mal betrachtet

Und wie immer: Es geht primär um aroio und der Implementierung der unterstützten Devices !!

[densagined]

Danke für die info. Ja, der Hifiberry wäre der Eingang (hab ich heute bestellt), der Aroio der DAC. Allerdings wäre mir eine Lösung komplett ohne RPi, also wie mit dem Abacus DSP am sympathischsten. Ich bin ein Freund von geradlinigen, reduzierten Lösungen. Aber zum Rumspielen ist es ok.
